汽车门锁的工作原理及原理示意图

作者:豪杰金属 发布时间:2017-12-08
内容摘要: 汽车门锁主要是由门锁控制器和执行机构组成。本系统采用奥拓中控门锁的双向直流电机作为执行机构,通过控制电机正反转来模拟门锁的开关动作。

  汽车门锁主要是由门锁控制器和执行机构组成。本系统采用奥拓中控门锁的双向直流电机作为执行机构,通过控制电机正反转来模拟门锁的开关动作。

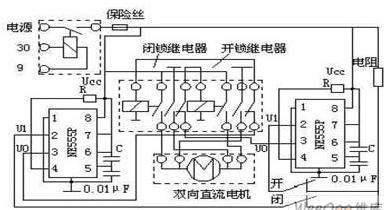

  门锁控制器的作用是控制门锁执行机构的开关、缩短工作时间节省能源。本系统采用继电器和555单稳态触发器组成的门锁控制器来控制执行机构,门锁控制器的电路图如下图所示。



汽车门锁的工作原理示意图



  锁控制器工作原理:门锁开闭按键保持状态,控制器不向执行机构输出执行信号;按下*按键,执行机构正转,当按下按键的持续时间T>T P(555单稳态触发器输出驱动继电器矩形脉冲信号宽度)时 ,执行机构工作时间等于T P;闭锁过程与*过程一样;当*与闭锁开关同时被按下时,由于继电器之间有互锁功能,这时候门锁控制器不对执行机构输出信号,保护电路。

  脉冲宽度计算公式:

  TP= RC ln 3 =1.1RC;式中R、C分别是555单稳态触发器的外接电阻阻值和电容的大小。
