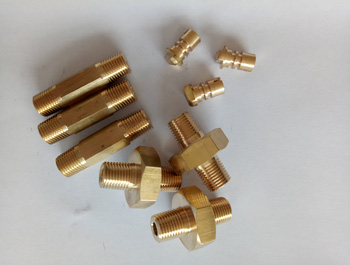

接头螺母（阀杆）

接头螺母（阀杆）铸件的设计要求

   先是铸件的形状结构要求：

a、内部侧凹

b、避免或减少抽芯部位

c、避免型芯交叉

合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也铸件质量。

其次是铸件设计的壁厚要求：铸造件壁厚度(通常称壁厚)是压铸工艺中一个具有意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力(   终比压)的作用、留模时间的长短、铸件顶出温度的高低及操作效率；

a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸造件强度及耐压性

b、铸造件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在铸造件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚(减料)，增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸造件壁厚； 根据铸造件的表面积，铝合金铸造件的合理壁厚如下： 压铸件表面积/mm2 壁厚S/mm ≤25 1.0～3.0 ＞25~100 1.5～4.5 ＞100~400 2.5～5.0 ＞400 3.5～6.0
